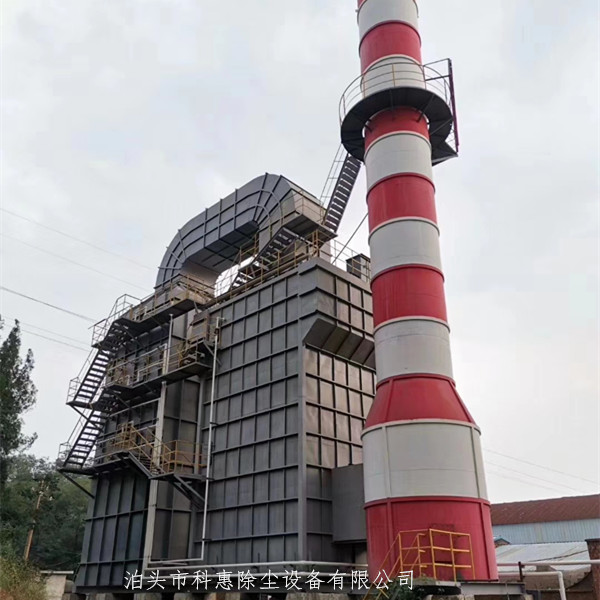

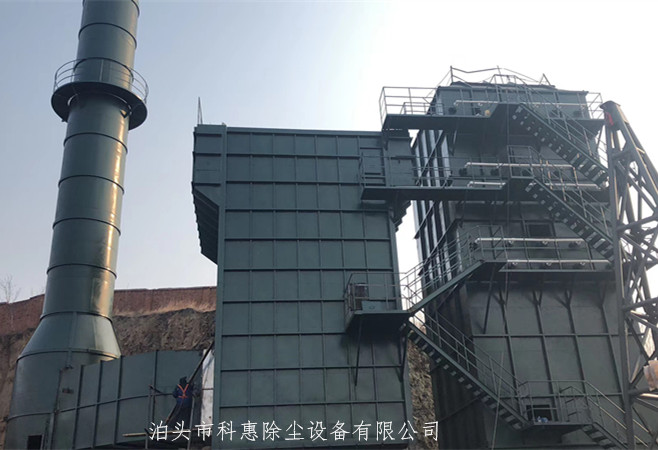

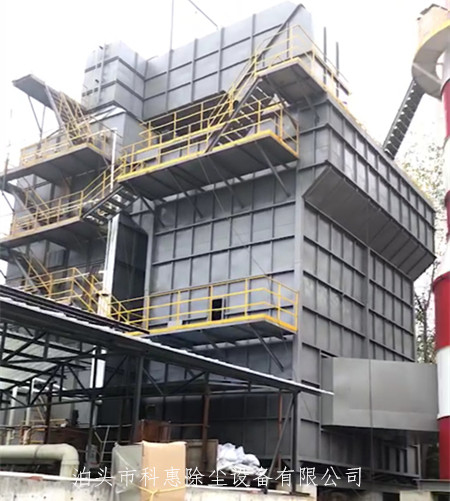

磚廠隧道窯濕式靜電除塵器

 磚廠隧道窯濕式靜電除塵器主體采用方形結構，上部設有煙氣導流板和氣體分布板，設備整體采用不銹鋼鋼板焊 接而成。磚廠隧道窯濕度大含硫高且排放要求低10毫克,現有的布袋除塵器不利于清灰,濕式靜電除塵器加脫硫是當前國內和成熟的煙氣治理產品,在線監測環評達標超低排放.濕式靜電除塵器。

1、濕式靜電除塵器主體

濕式靜電除塵器主體采用方形結構，上部設有煙氣導流板和氣體分布板，設備整體采用不銹鋼鋼板焊 接而成。

2、陽極裝置

陽極裝置包括沉淀極、支撐梁、沖洗水管。陽極（也稱沉淀極）采用的2205雙相不銹鋼材質、導電性能好、易沖洗等優點。陽極模上、下端由支撐管支撐、張緊，其中上部的支撐管兼做沖洗水管，通過該沖洗水管可實現陽極模六個面的在線沖洗，以陽極模不結垢。沉淀極為板式結構，結構截面面積，2205雙相不銹鋼質具有導電性能好、使用壽命長等優點。

3、陰極裝置

陰極裝置包括陰極線、上下部吊掛裝置、絕緣箱。陰極線，采用2205不銹鋼材質，陰極線固定于上下框架上，框架通過絕緣箱支撐。通過向絕緣箱內通入熱風使陰極裝置時刻與陽極及塔體保持干燥絕緣狀態。本濕式靜電除塵器設置兩個電場，電場通過絕緣箱采用工頻直流電源為場區供電，濕式靜電除塵器共設置四個絕緣箱。濕式靜電除塵器上方布置有一層沖洗水裝置，對陰極線進行周期性沖洗。

4、清灰系統

含塵廢氣進入濕式靜電除塵器，在濕式靜電除塵器的陽極版和陰極線之間施加數萬伏直流高壓電，在強電場的作用下，電暈線周?chē)a(chǎn)生電暈層，電暈層中的空氣雪崩式電離，產生大量的負離子和少量的陽離子，在陽極筒內濕煙氣中的微塵（霧）粒子與放電產生正、負離子相碰撞而荷電，荷電后的塵（霧）粒子由于受到高壓靜電電廠庫侖力的作用，分別向陰、陽極運動。到達兩極后，將各自所帶的電荷釋放掉，塵（霧）粒子就被陰、陽極所收集，靠重力自流向下而與氣體分離。部分的塵（霧）粒本身則由于其固有的黏性而附著在陽極板（筒）和陰極線上，通過沖洗方式清理粉塵煙氣。

5、沖洗系統設置濕式靜電除塵器（WESP）的沖洗頻率一般根據濕式靜電除塵器入口成分而定，直接排除系統去廢水處理，也無額外處理費用。濕式靜電除塵器內部共分為兩個電場，設置一套工頻電源為電場提供高壓電源，啟動運行。

6）控制系統

控制方式

濕式靜電除塵器單獨控制系統。

監控范圍

分散控制系統的監控范圍包括： 濕式靜電除塵器裝置。濕式靜電除塵器（WESP）輔助系統。
